自由浮球式蒸汽疏水阀
  • 自由浮球式蒸汽疏水阀

  • 产品型号 : CS11H-16
  • 产品系列 : 疏水阀
自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。自由浮球式蒸汽疏水阀的独特优点:是选用内置排空气阀,非常灵敏,工作质量高,能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃ ,能使加热设备达到最佳工作效率;它的最低工作压力 0.01Mpa ,最大背压率 ≤85% 。

详细介绍

  自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。自由浮球式蒸汽疏水阀的独特优点:是选用内置排空气阀,非常灵敏,工作质量高,能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃ ,能使加热设备达到最佳工作效率;它的最低工作压力 0.01Mpa ,最大背压率 ≤85% 。
该产品是石油、化工、印染、制药、造纸、食品等工业加热设备最理想的疏水阀。







规格及技术参数 :

公称通径( DN ): 15-150 ;

公称压力( PN ): 1.6-4.0Mpa ;

最高工作压力 (PMO) : 0.2-1.6 Mpa ;

最高工作温度 (TMO) : 350 ℃;

工作介质:蒸汽凝结水;

无负荷漏气率小于 3% ;过冷度 0.5%

最高工作压力





工作原理 :

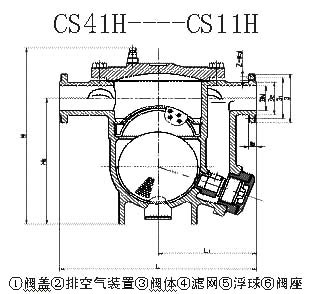

自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。


自由疏水阀排水量表 :


型号

通径 (mm)

最高工作压力

不同压差 (△P)下的排水量(Kg/h)

0.5

0.2

0.4

0.6

0.8

1.0

1.2

1.6

2.0

2.5

3.0

3.5

4.0

CS11H-16
CS11H-16C
CS41H-16

15
20
25

0.4

310

500

620



0.8

260

390

500

550

580



1.2

300

340

370

400

430

460

490



1.6

260

290

320

350

380

410

440

470



CS11H-16
CS41H-16
CS11H-16C
CS41H-16C
CS41H-25
CS41H-40

15
20
25

0.4

490

750

980



0.8

430

650

760

820

890



1.2

400

510

570

620

700

760

820



1.6



390

450

510

570

620

700

760



2.5



280

340

380

440

500

560

620



4.0



290

330

380

430

480

520

560

CS41H-16
CS41H-16C
CS41H-25
CS41H-40

25
32
40
50

0.4

1850

2500

2980



0.8

1250

1900

2100

2450

2750



1.2

900

1450

1650

1900

2100

2250

2400



1.6



1200

1560

1450

1450

1650

1750

2100



2.5



700

850

950

1050

1200

1350

1650



4.0



700

750

800

860

920

980

1050

1150

CS41H-16
CS41H-16C
CS41H-25
CS41H-40

40

50

0.4

2800

4250

5800



0.8

1800

2980

3650

4250

4750



1.2



2500

3000

3450

3900

4100

4500



1.6



2150

2650

3000

3300

3600

3950

4100



2.5



2100

2650

3000

3300

3650

3900



4.0



1000

1350

1650

1950

2250

2500

2750

3000

CS41H-16
CS41H-16C
CS41H-25
CS41H-40

50
65
80
100

150

0.4

5000

8500

11500



0.8

4200

6200

7800

8900

9500



1.2
