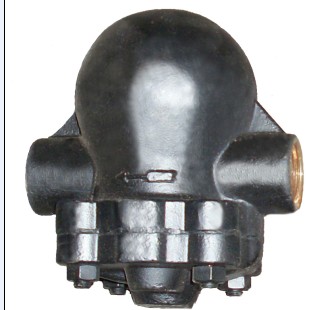

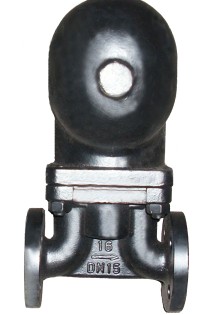

杠杆浮球式蒸汽疏水阀
  • 杠杆浮球式蒸汽疏水阀

  • 产品型号 : FT14
  • 产品系列 : 疏水阀
杠杆浮球式蒸汽疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃,能使加热设备达到最佳工作效率;杠杆浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏;它的最低工作压力0.01Mpa,最大背压率≤85%;内部带有排气装置,杠杆浮球式蒸汽疏水阀采用自动排空气阀,能自动排除不凝结气体,非常灵敏,工作质量高,使用寿命长。该疏水阀设计有平衡双阀座 结构,可达到小体积大排水量,特别适用于大型加热设备和换热站设备的阻汽排水,是大型加热设备首选的蒸汽疏水阀。

详细介绍

     杠杆浮球式蒸汽疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃,能使加热设备达到最佳工作效率;杠杆浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏;它的最低工作压力0.01Mpa,最大背压率≤85%;内部带有排气装置,杠杆浮球式蒸汽疏水阀采用自动排空气阀,能自动排除不凝结气体,非常灵敏,工作质量高,使用寿命长。该疏水阀设计有平衡双阀座 结构,可达到小体积大排水量,特别适用于大型加热设备和换热站设备的阻汽排水,是大型加热设备首选的蒸汽疏水阀。







特点 /性能:

采用新型阀机构(新 SCCV 关闭方式),具有优良的密封性和耐久性。
平衡双阀座设计,比一般的疏水阀体积小而排量大,在特大排量场合更能发挥优越性。
内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

工作原理

    该阀利用双阀孔,使阀蕊在开阀时压力相对减少,从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动,带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下,形成水封,水、汽自然分离,达到无蒸汽泄漏。

用途:

    广泛用于石油、化工、食品、造纸、冶金等行业大型蒸汽设备及高压灭菌、空调设备、干燥机、各种大型热交换器等。






\

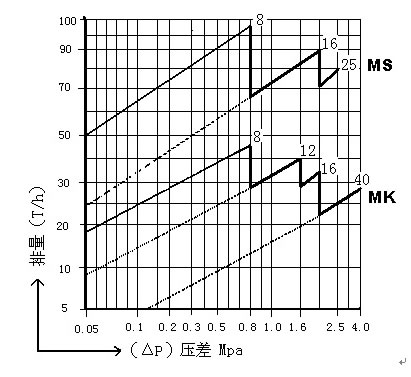

排水量:





安装及使用说明

1、浮球式 疏水阀在安装前必须清冼管路,除去杂物。

2、疏水阀应水平安装,疏水前的管道要朝疏水阀方向下坡一点,以免产生汽锁现象,其阀体上指示的流向必须与管路内凝结水的流向一致。

3、本阀在安装时,应尽可能接近供热设备,管路直径不能小于本阀的公称通径。

4、本阀应安装在蒸汽管路的末端,最低点。

5、整个装置中,各设备各安装疏水阀,分别排出凝结水,以免产生汽阻现象,影响加热效果。

6、若长期停止送汽时,疏水阀体内的积水应由阀体下端螺塞孔排出。

7、在每个疏水阀前后要安装门,宜采用闸阀,以便于维修疏水阀时使用。
