一、ZAZN电动双座调节阀产品概述
ZAZN电动双座调节阀是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0-10或4-20mA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。
ZAZN电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
本厂生产的该系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20-400。
二、ZAZN电动双座调节阀主要零部件材料表
|
零部名称 |
材料 |
|||
|
阀体 |
WCB (ZG230-450) |
ZG1Cr18Ni9Ti (304) |
ZG1Cr18Ni12Mo2Ti (316) |
|
|
阀盖 |
||||
|
阀芯 |
1Cr18Ni9Ti 或司钛莱合金堆焊 |
1Cr18Ni9Ti 或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti 或司钛莱合金堆焊 |
|
|
阀座 |
||||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管 |
|||
|
垫片 |
增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
推杆、衬套 |
2Cr13 |
|||
|
适用 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高温型 |
-30～+450℃ |
-40～+450℃ |
-40～+450℃ |
|
三、ZAZN电动双座调节阀主要技术参数表
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
额定流量 系数Kv |
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
执行器型号 |
DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410/510 |
DKZ-510 |
|||||||||
|
出轴推力Nm |
4000 |
4000 |
4000 |
6400 |
6400/16000 |
16000 |
|||||||||
|
全行程时间S |
8 |
12.5 |
20 |
32 |
48/37 |
62 |
|||||||||
|
电源电压 |
AC220V 50Hz |
||||||||||||||
|
输入信号范围 |
4～20mA .DC或0～10mA .DC |
||||||||||||||
|
输入阻抗 |
Ⅱ型：200Ω Ⅲ型：250Ω |
||||||||||||||
|
作用方式 |
电开式(K)型、电关式(B)型 |
||||||||||||||
|
固有流量特性 |
等百分比、直线、快开性 |
||||||||||||||
|
允许泄漏量（L/h） |
双座≤10-3×额定容量 |
||||||||||||||
|
固有可调比R |
30:1 |
||||||||||||||
|
公称压力PN(MPa) |
1.6、2.5、4.0、6.4 |
||||||||||||||
四、ZAZN电动双座调节阀主要外形尺寸表
|
公称通径 |
A |
B |
L |
H |
H1
|
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
普通型 |
热片型 |
||||
|
20 |
230 |
460 |
180 |
185 |
190 |
/ |
/ |
65 |
|
25 |
185 |
190 |
205 |
670 |
937 |
99 |
||
|
32 |
200 |
210 |
220 |
673 |
943 |
105 |
||
|
40 |
220 |
230 |
240 |
693 |
982 |
116 |
||
|
50 |
230 |
530 |
250 |
255 |
265 |
698 |
992 |
131 |
|
65 |
275 |
285 |
295 |
799 |
1147 |
165 |
||
|
80 |
305 |
310 |
325 |
809 |
1177 |
173 |
||
|
100 |
350 |
355 |
370 |
821 |
1207 |
177 |
||
|
125 |
260 |
630 |
410 |
425 |
440 |
872 |
1357 |
225 |
|
150 |
450 |
460 |
475 |
882 |
1377 |
233 |
||
|
200 |
550 |
560 |
570 |
924 |
1459 |
272 |
||
|
250 |
670 |
660 |
670 |
1156 |
1368 |
422 |
||
|
300 |
740 |
785 |
800 |
1215 |
1427 |
484 |
||

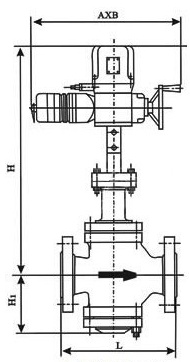

五、ZAZN电动双座调节阀主要结构图
欢迎广大客户来我厂参观指导，更多调节阀产品详细情况请来电咨询我厂销售部，我们将及时有效的为您提供服务
，也可直接浏览我公司网站：http://www.cngav1.com，进入调节阀模块查看更多调节阀产品的详细信息！
