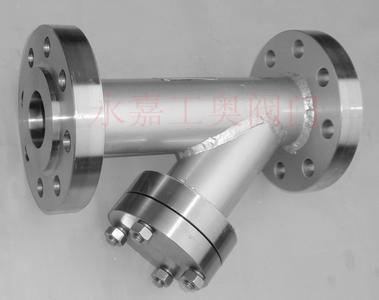

SBY泵用Y型过滤器
  • SBY泵用Y型过滤器

  • 产品型号 : SBY-I/II
  • 产品系列 : 过滤器
工奥牌SBY泵用Y型过滤器是石油、化工等输送管线上必不可少的设备,具有结构紧凑,使用方便,过滤能力大,压力损失小,安全可靠,价格低廉等优点。

详细介绍

一、SBY泵用Y型过滤器产品概述

         工奥牌SBY泵用Y型过滤器是石油、化工等输送管线上必不可少的设备,具有结构紧凑,使用方便,过滤能力大,压力损失小,安全可靠,价格低廉等优点。本产品规格齐全,适用性强,若将它安装在泵的入口或系统管线的有关部位,既可延长泵及一系列设备的使用寿命,又能保证整个系统安全稳定地进行。

二、SBY泵用Y型过滤器主要技术参数表

序号

零件名称

材料名称

1

阀体

碳钢、不锈钢或按客户要求

2

滤芯网

不锈钢丝网

3

滤网精度

按客户要求

4

法兰标准

HG5010-58

5

公称压力

按客户要求

三、SBY泵用Y型过滤器主要外型尺寸表

型号

公称通径

L

H

H1

B

重量(Kg)

SBY-I

DN15

260

280

181

R3/8”

6.5/7.6

DN20

280

308

205

R3/8”

7.5/9.9

DN25

290

322

215

R3/8”

8.8/11.3

DN40

300

354

246

R3/8”

13.7/17.5

SBY-II

DN50

320

367

250

R1/2”

17.8/24.8

DN65

340

382

273

R1/2”

21.4/27.1

DN80

380

438

305

R1/2”

27.2/38.6

DN100

450

532

362

R3/4”

42.6/63.2

DN150

580

636

437

R3/4”

73.1/111.5

DN200

700

750

519

R3/4”

125.4/185.1

DN250

800

877

605

R3/4”

202.7/289

DN300

950

1061

727

R1”

305.7/429

DN350

1050

1250

820

R1”



DN400

1250

1482

900

R1”



四、SBY-II泵用Y型过滤器主要结构图

客户订货须知

         尊敬的客户!如果你要的产品使用场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们工奥阀门公司的专业工程师为您审核选型。

如有任何疑问您可以致电我们,我们将为您提供最优质的售前咨询服务。
