德标Y型过滤器
  • 德标Y型过滤器

  • 产品型号 : DGL41H
  • 产品系列 : 过滤器
工奥牌德标Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。

详细介绍

一、德标Y型过滤器产品概述

         工奥牌德标Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。

         德标Y型过滤器要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。

二、德标Y型过滤器主要零部件材料表

阀体/阀盖

滤网

螺栓

螺母

螺塞

垫片

GG25

304

B7

2H

304

石墨+304

WCB

304

B7

2H

304

石墨+304

CF8

304

B8

8

304

石墨+304

CF8M

304

B8

8

304

石墨+304

三、德标Y型过滤器主要技术规范

制造标准:DIN EN13709-2003

结构长度:DIN EN1092-1:2002

法兰标准:DN EN 588-1:1995

试验标准:DIN EN12266:2003

四、德标Y型过滤器主要性能规范表

公称压力(MPa)

壳体试验压力(Mpa)

密封压力试验(Mpa)

适用温度(℃)

适用介质

1.6

2.4

1.76

HT:-10~300℃

CS:-29~450℃

SS:-59~540℃

蒸汽

油品

2.5

3.75

2.75

4.0

6.0

4.4

五、德标Y型过滤器主要外形尺寸表

尺寸

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

PN1.6MPa

130

150

160

180

200

230

290

310

350

400

480

600

730

850

PN2.5MPa

130

150

160

180

200

230

290

310

350

400

480

600

730

850

PN4.0MPa

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

PN1.6MPa

85

95

110

125

145

155

175

210

230

270

300

385

535

680

PN2.5MPa

85

95

110

125

145

155

175

210

230

270

300

385

535

680

PN4.0MPa

85

95

110

125

145

155

175

210

230

270

300

385

535

680

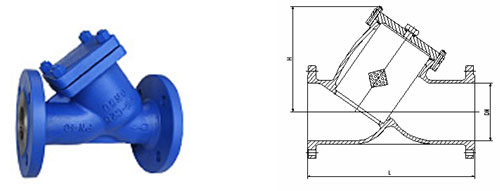

六、德标Y型过滤器主要结构图

客户订货须知

        尊敬的客户!如果你要的产品使用场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们工奥阀门公司的专业工程师为您审核选型。

如有任何疑问您可以致电我们,我们将为您提供最优质的售前咨询服务。
