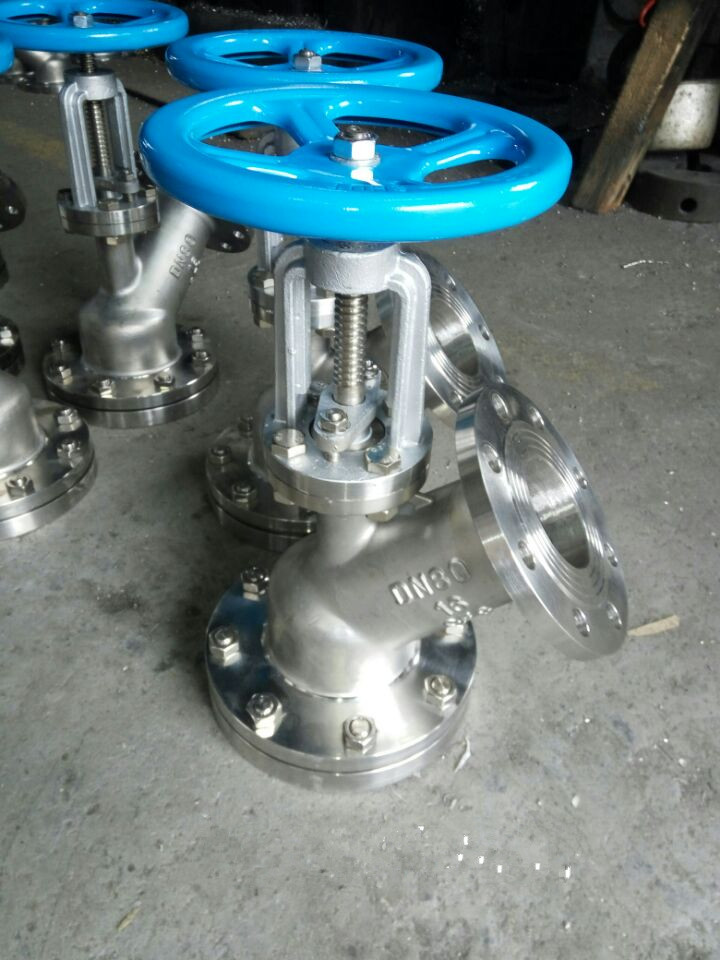

上展式放料阀
  • 上展式放料阀

  • 产品型号 : HG5-89-1
  • 产品系列 : 放料阀
上展式放料阀主要用于反映器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。

详细介绍

一、HG5-89-1上展式放料阀产品概述

        HG5-89-1上展式放料阀主要用于反映器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式,例如:手动、气动(弹簧复位式、双作用式、带手轮和不带手轮)、电动、液动、齿轮等。

二、HG5-89-1上展式放料阀主要性能与用途

       本公司生产的上展式放料阀操作方便,开启自由,运动灵活可靠,阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。该阀主要由1.阀体、2.阀瓣、3.密封圈、4.阀杆、5.支架、6.阀压盖、7.手轮、8.法兰、9.螺母、10.定位螺钉等零件组成。

       阀门手轮顺转:阀门关闭,阀杆向上移动,此阀为上展式;阀门手轮顺转:阀门关闭,阀杆向下转动,此阀为下展式。

三、HG5-89-1上展式放料阀主要性能参数表

工作压力:1.6Mpa

工作介质:水、油液体、酸碱等。

工作温度:碳钢≤175℃;不锈钢≤320℃

四、HG5-89-1上展式放料阀主要零部件材料表

零件名称

ZG1Cr18Ni9Ti

系列

ZG00Cr18Ni10

系列

ZG1Cr18Ni12MO2Ti

系列

ZG00Cr17Ni14MO2

 系列

WCB

系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO2Ti

ZG00Cr17Ni14MO2

WCB

阀杆

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO2Ti

ZG00Cr17Ni14MO2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO2Ti

ZG00Cr17Ni14MO2

WCB

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

螺柱

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

五、HG5-89-1上展式放料阀主要连接尺寸表

DN

上法兰

上法兰

下法兰

密封座

D1

D2

D3

D4

D5

D6

25

115

80

115

85

-

-

32

135

100

135

100

-

-

40

145

110

145

110

80

60

50

165

125

160

125

85

70

65

180

145

180

145

130

85

80

195

160

195

160

135

95

100

215

180

215

180

160

130

125

245

210

245

210

160

140

150

280

240

280

240

185

165

200

335

295

335

295

/

/

六、HG5-89-1上展式放料阀主要结构图

客户订货须知

        尊敬的客户!如果你要的产品使用场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们工奥阀门公司的专业工程师为您审核选型。

如有任何疑问您可以致电我们,我们将为您提供最优质的售前咨询服务。
