气动三通调节阀
  • 气动三通调节阀

  • 产品型号 : ZJHF(H)
  • 产品系列 : 调节阀

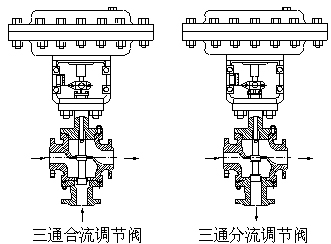

ZJHF(H)气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm和压差较大的分流场合,不能互换使用。

详细介绍



型号: ZJHF(H) 口径:
压力:   材质:

ZJHF(H)气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm和压差较大的分流场合,不能互换使用。

一、阀体

阀体形式:三通铸造球型阀
公称通径:25—300mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti


二、上阀盖
常温型:-20~+200℃
散热型:-40~+450℃
压盖形式:螺栓压紧式
填料:V型聚四氟乙烯填料,柔性石墨。

三、阀内组件
阀芯型式:V型缺口芯
流量特性:线性或等百分比
材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、执行机构
型 式:多弹簧式薄膜执行机构
膜片材料:丁晴橡胶夹增强涤纶织物
弹簧范围:0.02~0. 1、0.04~0.20MPa
供气压力:0.14 0.16 0.28MPa
气源接头:M10×1
环境温度:-30~+70℃

五、性能
泄漏量:符合标准ANSIB 16.104IV级,小于额定Kv值的0.01%
基本误差:±1%
回 差:1%(带定位器) 3%(不带定位器)
线 性:±1% (带定位器) ±5%(不带定位器)备注:使用V型聚四氟乙烯填料
可调范围:30:1

六、流量系数Kv值和行程
公称通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定Kv值
合流阀
6.3
8.5
13
21
34
52
85
135
210
340
535
800
1280
分流阀






135
210
340
535
800
1280
额定行程(mm)
16
25
40
60
100
七、允许压差值

1、气动三通薄膜合流阀

执行机构
供气压力MPa
弹簧范围MP
定位器







允许压差(MPa)
阀座直径(mm)
20
25
40
50
65
80
100
125
150

HA2



0.14
0.02~0.10



0.79
0.49
0.33
0.20
0.12
0.09
0.05
0.35
0.08~0.24
0.041.6
3.50.99
2.3(0.67)
1.40.39
0.86(0.24)
0.62(0.18)
0.34(0.10)

HA3



0.14
0.02~0.10
0.59
0.35
0.22
0.16
0.09
0.05
0.04
0.35
0.08~0.24
4.0(1.2)
2.50.71
1.53(0.43)
1.1(0.31)
0.02(0.18)
0.30(0.10)
0.27(0.08)
HA4
0.14
0.02~0.10
0.37
0.26
0.15
0.10
0.06
0.35
0.08~0.24
2.7(0.76)
1.9(0.54)
1.07(0.30)
0.69(0.20)
0.47(0.13)
备注:①下面数字为分流场合压差,其余为合、分流相同
2、气动三通薄膜分流阀
执行机构



供气压力
弹簧范围
定位器
允许压差(MPa)

阀座直径(mm)
80
100
125
150

HA2

0.14
0.02~0.10
0.09
0.05
0.35
0.08~0.24
0.62
0.34

HA3

0.14
0.02~0.10
0.16
0.09
0.05
0.04
0.35
0.08~0.24
1.1
0.62
0.39
0.27
HA4
0.14
0.02~0.10
0.26
0.15
0.10
0.06
0.35
0.08~0.24
1.9
1.07
0.69
0.47

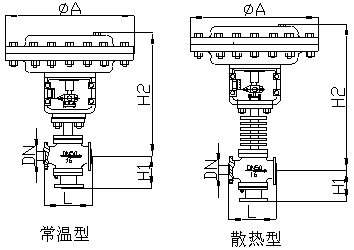

八、法兰距离和外形尺寸
公称通径DN
合流(ZJHH)
分流(ZJHF)
?A
L
H2
H1
L
H2
H1
PN(MPa)
PN(MPa)
PN(MPa)
PN(MPa)
1.6
4.0
6.4
常温
中温
1.6
4.0
6.4
1.6
4.0
6.4
常温
中温
1.6
4.0
6.4
25
285
185
190
200
615
763

140


150


160


185


190


200


615


763


140


150


160

32
285
200
200
210
622
773
150
160
170
200
200
210
622
773
150
160
170
40
285
220
220
235
625
776
160
170
180
220
220
235
625
776
160
170
180
50
285
250
255
265
640
791
180
190
200
250
255
265
640
791
180
190
200
65
360
275
285
295
861
1024
200
210
220
275
285
295
861
1024
200
210
220
80
360
300
310
320
879
1042
210
230
240
300
310
320
885
1050
225
250
265
100
360
350
360
370
873
1036
220
250
260
350
360
370
900
1060
245
275
285
125
470
410
430
440
1029
1244
260
300
300
410
425
440
1050
1265
285
320
325
150
470
450
465
475
1046
1261
280
320
320
450
460
475
1060
1275
305
340
345
200
470
550
560
570
1075
1290
320
380
380
550
560
570
1105
1320
350
400
410
250
600
635
660
670
1451
1641

474
474
635
660
670
1505
2800



300
600
720
740
770
1512
1760

584
584
720
740
770
1545
1820





九、型号编制说明
Z
J
H
F
16
C
G
K
自控阀门
执行机构:
执行机构:
阀门结构类型:
公称压力:
阀体材质:
温度类型:
作用型式:

J:表示精小型
多弹簧气动薄膜
F:表示分流阀
16:表示1.6MPa
C:表示碳钢
G:中温型常温省略
K:表示气开型



N:表示合流阀
25:表示2.5MPa
P:表示碳钢

B:表示气关型



M:表示角形阀
40:表示4.0MPa







64:表示6.4MPa




十、订货须知
1.型号与名称 2.公称通径+阀座直径或所要求的Kv 3.公称压力和法兰连接型式 4.阀体和阀内组件材料,表面硬化处理要求
5.上阀盖型式 6.执行机构型号和供气压力 附件:电气阀门定位器,空气减压阀 7.流体流动方向(合流、分流)
8.特殊要求 9.流体名称、温度和比重 10.正常流量和最大流量 11.流体压力,进口压力和出口压力
12.流体粘度,流体是否有固体杂质
