Y型过滤器
  • Y型过滤器

  • 产品型号 : GL41H
  • 产品系列 : 过滤器
Y型过滤器,过滤器是本公司新研发的一种新型的过滤器,应用非常的广泛。

详细介绍

一、Y型过滤器产品概述

        工奥牌Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在水力控制阀或其它设备的进口端,其作用是清除介质中的性杂质,以保护设备管道上的配件免受磨损和堵塞。目前,我国基本上都采用R406型除污器,该除污器体积大、阻力大,安装不方便,而且排污时间长,成本高,未能很好地满足广大用户的要求。我厂Y型过滤器针对以上问题,进行改进制作,研制成这类系列的过滤器,其外形基本相同(Y型),内部件全部采用不锈钢,坚固耐用。该过滤器体积小,滤眼细、阻力小、效率高、安装检修方便、成本低,并排气时间短,能满足各种管道的需求,可用于水、蒸气、油品、尿素、氧化性介质等多种介质。

        Y型过滤器要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。

二、Y型过滤器主要技术参数表

型号

公称压力(MPa)

耐压试验压力(MPa)

工作压力(MPa)

GL41H

1.0

1.1

1.0

1.6

1.8

1.6

2.5

3.8

2.5

4.0

4.4

4.0

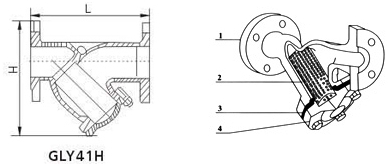

三、Y型过滤器主要零件部件材料表

序号

零件名称

材料名称

1

阀体

碳钢、不锈钢

2

滤芯网

不锈钢

3

垫片

金属石墨

4

滤网盖

碳钢、不锈钢

四、Y型过滤器主要外型尺寸表



公称通径

L

H

DN15

130

          69

DN20

145

70

DN25

160

72

DN32

180

90

DN40

200

110

DN50

220

120

DN65

250

150

DN80

285

180

DN100

300

190

DN125

350

215

DN250

380

250

DN200

480

290

DN250

560

355

DN300

610

420

DN350

695

500

DN400

780

620

DN450

850

700

DN500

900

765



如果客户项目当中有应用到Y型过滤器,欢迎客户下单、订购0577-57781013  13857743329
