温控阀的结构与安装

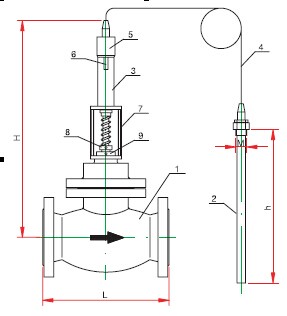

温控阀的结构

1. 阀体  2. 感温探头   3. 执行器总成   4. 毛细管   5. 调温旋钮

6. 指示标牌  7. 隔热架  8.钟罩压塞  9. 联接螺母

上面的两张图彩图是实物照片。线图是剖面图纸。

温控阀的安装步骤

第一步:先把5、调温旋钮   逆时针打开,逆时针,拧开到可以轻松随意旋转。

第二步:把2、感温探头 卸开。露出里边的感温芯。

第三步:预备一个能装下感温探头感温芯的盛水容器,“比如水壶,一头通的管子,水桶”最好预备一个水温计。

第四步:把感温芯放在桶里。往桶里兑水,水温度为60度。水位完全没(mo)过感温芯。

第五步:确定60度水温。就可以调丝了。

从阀门侧面入水孔看阀门完全关闭后,停止调丝。然后顺时针拧紧调温旋钮。拧紧。调丝完毕。

第七步:测试:将感温探芯从60度水中取出,放入冷水中,等阀门打开后,再将感温探芯放入60度水中测试。测试完毕。将感温探头装好。

特别注意:调节好的阀门。不要随意拧动执行总成和调温旋钮。不然会影响使用。

注:出厂时我们都已将每个阀门的温度认真调节并测试过。出现这种问题的最大原因就是随意拧动了执行器总成和调温螺旋。一定要注意,安装过程中禁止工人随意拧动。
